NPSH Definição e aplicações

O NPSH bombeamento é um conceito de física de fluidos que significa "...".Cabeça de sucção positiva líquida", que se traduz em elevação líquida de sucção positiva. Existem duas NPSH diferente, o disponível e o necessário.

Esta variável da bomba é a que determina o bom funcionamento da bomba e representa a pressão mínima necessária à entrada da bomba para evitar o fenómeno de bombagem da bomba. cavitação que foi discutido em profundidade num post anterior.

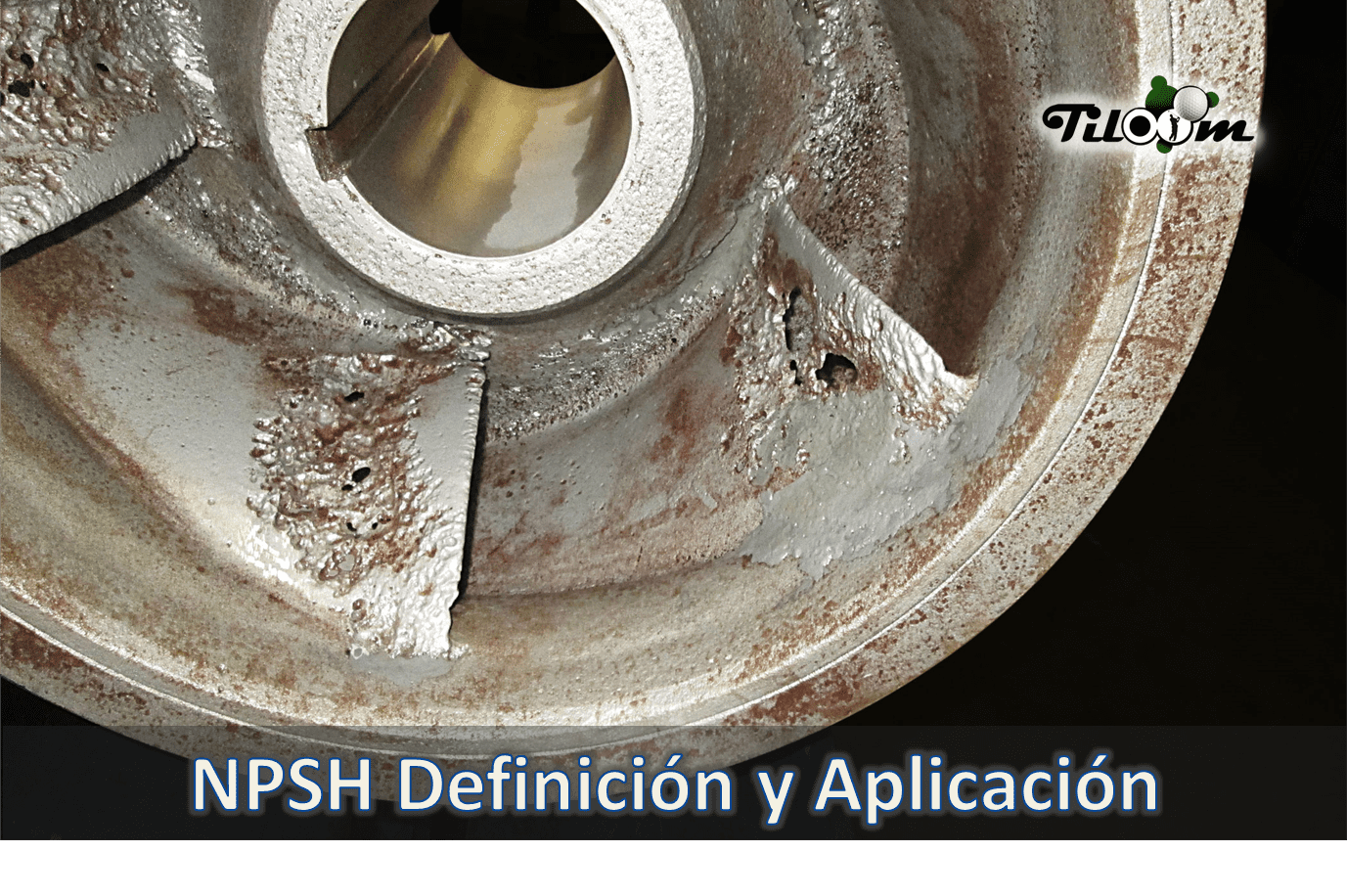

Em suma, a subpressão no lado de sucção de uma bomba pode fazer com que a água ferva a baixa temperatura, transformando-se em vapor. Quando a pressão aumenta na saída do impulsor, as bolhas de vapor implodem, libertando uma energia elevada que corrói muito intensamente os impulsores do equipamento, reduzindo rapidamente a vida útil dos instrumentos.

TDR 350 | Medidor de humidade

-NPSH disponível:

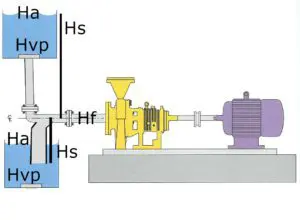

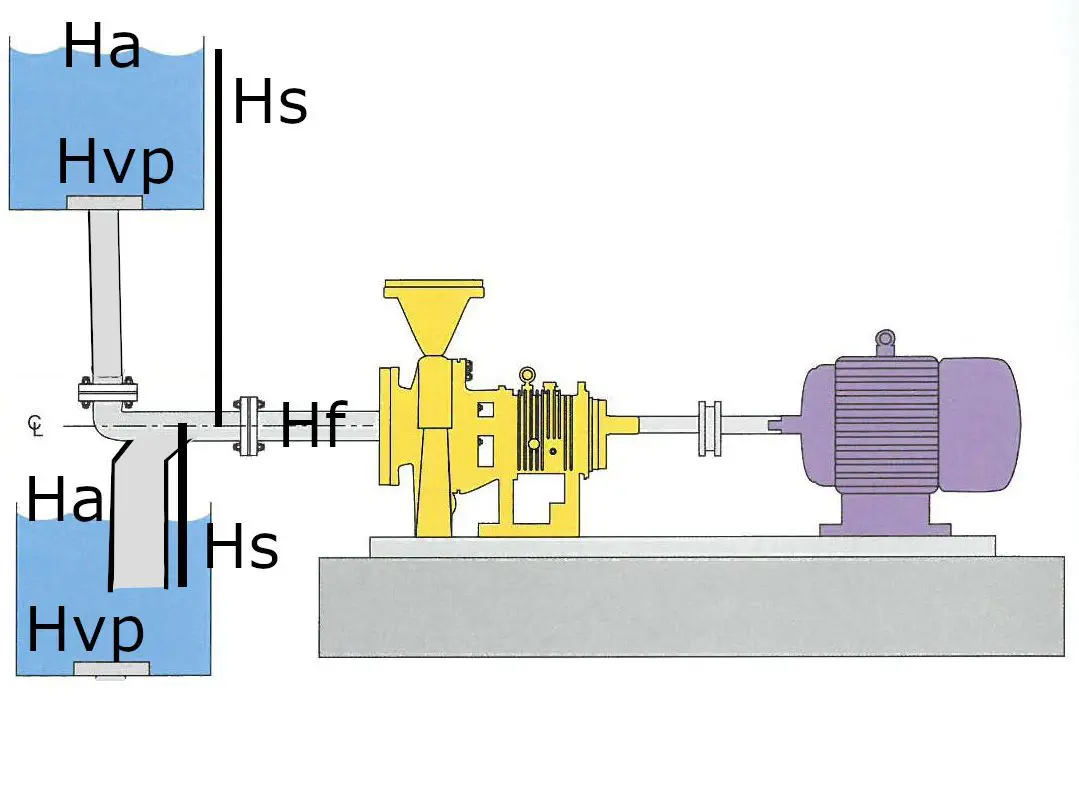

O NPSHa A pressão "disponível" é calculada como a pressão à entrada da bomba, podendo ser medida com um manómetro colocado no lado de aspiração ou com sistemas de medição remota como Regometter. Depende de diferentes factores, tais como:

• Altura da lâmina de água, medida a partir do reservatório até à linha central da entrada da bomba. Hs
• A pressão à superfície da água, geralmente à pressão atmosférica, mas se a cisterna estiver pressurizada pode ser aumentada, embora isso tenha um custo energético insuportável. Ha
• A pressão de vapor da água, este fator depende da temperatura, e para a baixar é necessário arrefecer o fluido, o que o torna inviável na rega. Hvp
• Perdas de carga entre a entrada do reservatório e a entrada da bomba. Hf

NPSHa=Hs+Ha-Hvp-Hf

Se as bombas não estiverem submersas, é sempre aconselhável trabalhar com uma margem de segurança de cerca de um metro de coluna de água.

Se o projeto for adequado, não deve haver problemas, uma vez que todo o sistema deve ser concebido de modo a que a pressão de entrada da bomba nunca desça abaixo de 1 metro de coluna de água. Em sistemas de rega com um problema de conceção, é muito difícil lutar contra um NPSH disponível muito baixo, pois seria necessário efetuar um trabalho como

• Aumentar a altura da cisterna, ou a altura do lençol de água
• Baixar o equipamento de bombagem.
• Reduzir as perdas de carga aumentando a secção transversal da tubagem, reduzindo o comprimento da tubagem, instalando curvas de grande raio ou substituindo as válvulas por válvulas de guilhotina.

NPSH necessário:

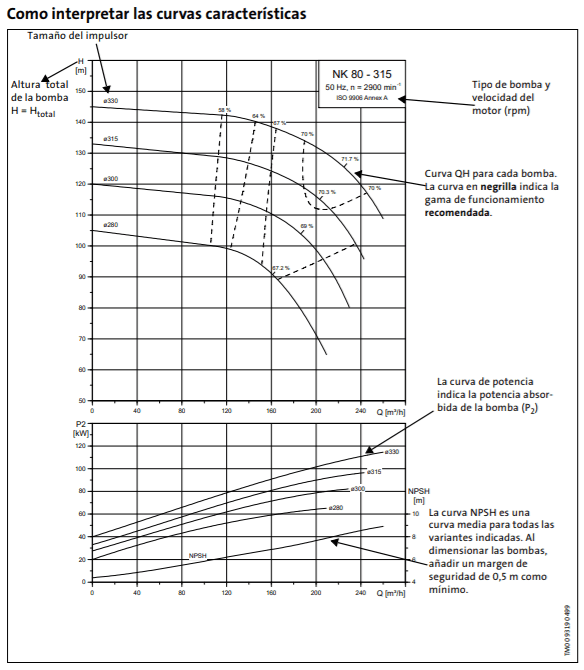

O NPSHr "necessário" é a pressão mínima que deve estar presente na entrada da bomba para a proteger da cavitação. A maneira de descobrir o NPSHr da bomba é dada pela fórmula curva da bomba. Cada modelo de fabricante tem o seu próprio modelo.

Concretamente, para que o sistema funcione perfeitamente e para evitar a cavitação, o NPSHd deve ser superior ao NPSHr e, se possível, a sua margem deve ser de um metro.

NPSHd>NPSHr
