¿Cómo se lee un diagrama de Piper?

¿Alguna vez te has preguntado cómo interpretar un diagrama de Piper de manera efectiva? A veces cuando no se está muy acostumbrado a este tipo de herramientas cuesta leer los diagramas. En esta entrada vamos a repasar cómo interpretar un diagrama de Piper y qué significa que se localice un punto en un área en concreto.

Además de leer e interpretar estos gráficos, destacaremos su relevancia en el estudio de las aguas subterráneas, superficiales, y en aplicaciones agrícolas y ambientales.

¿Qué es un Diagrama de Piper?

El diagrama de Piper, desarrollado por Arthur M. Piper en 1944, es un gráfico trilinear que facilita la visualización de la química del agua a través de la representación de las concentraciones de cationes y aniones principales. Este gráfico no solo ayuda a identificar el tipo de agua, sino también a entender los procesos geoquímicos que afectan su composición.

Componentes del Diagrama de Piper

Cationes y Aniones: La Base de la Interpretación

• Cationes Principales: Calcio (Ca²⁺), Magnesio (Mg²⁺), Sodio (Na⁺) y Potasio (K⁺).
• Aniones Principales: Bicarbonato (HCO₃⁻), Sulfato (SO₄²⁻), Cloruro (Cl⁻) y Carbonato (CO₃²⁻).

Cómo Leer el Diagrama

El diagrama se divide en dos triángulos (uno para cationes y otro para aniones) y un rombo central que integra ambas composiciones. La ubicación de un punto dentro de estas áreas proporciona información detallada sobre la calidad del agua.

Como se ve en la imagen superior se puede ver como se lee un gráfico, es importante tenerlo claro ya que las proporciones pueden ser completamente distintas si no se lee con cuidado.

Cada lado del triángulo representa un ion del liquido a estudiar que va del 0% al 100%. Por ejemplo, en la figura superior las divisiones estan representadas cada 20% y el anion cloro representa el 43% del total de aniones. Y cation calció representa el 14% del total de los cationes.

En 1944, Arthur M. Piper diseño un procedimiento gráfico efectivo para presentar los datos de la química del agua. Este procedimiento se basa en la premisa de que los cationes y aniones en el agua están generalmente en equilibrio químico.

Interpretando las zonas del diagrama

• Áreas Cálcica, Magnésica, Sódica y Potásica: Indican la dominancia de estos iones en el agua.
• Áreas Bicarbonática, Sulfática y Clorada: Reflejan la predominancia de estos aniones.

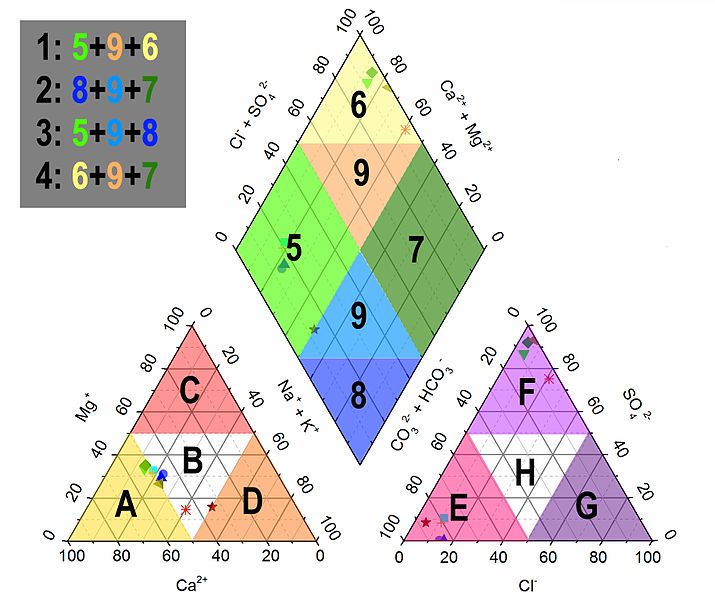

Una vez está el punto definido el gráfico se puede dividir en distintas áreas muy representativas. El triángulo de abajo a la izquierda es el de los cationes. Ahí se representan los iones positivos que se encuentran en el líquido estudiado. Abajo a la derecha está el triángulo de los aniones, donde se encuentran los iones negativos de la solución.

Justo encima de ambos está el rombo que los relaciona, y combina. Cada figura se puede subdividir en otras mas pequeñas, en la siguiente tabla está la leyenda.

Aplicaciones prácticas del Diagrama de Piper

La interpretación del diagrama de Piper permite determinar la aptitud del agua para diversos usos, desde la irrigación agrícola hasta la planificación de recursos hídricos. Por ejemplo, aguas con alta concentración de sodio y cloruro pueden ser perjudiciales para ciertos cultivos, mientras que una predominancia de calcio y bicarbonato suele ser más favorable.

El maletín Laqua Twin Eco: herramienta esencial para la recolección de datos

Para llevar a cabo análisis precisos que alimenten el diagrama de Piper, es indispensable contar con herramientas confiables y precisas. El maletín Laqua Twin Eco se presenta como una solución integral para la medición de variables críticas en la calidad del agua. Incluye:

• pHmetro, Conductímetro, Ionómetros para Nitrato, Calcio, Sodio y Potasio.
• Características avanzadas como medidas compensadas con la temperatura, reconocimiento de soluciones de calibración y protección IP67 contra agua y polvo.

Este maletín facilita la recopilación de datos precisos para la interpretación de diagramas de Piper, haciendo el proceso más accesible para profesionales en distintos sectores.

Utilizar los diagramas de piper es una forma excelente para conocer el carácter de un agua. Puede ser agua de mar, de pozo, de rió, a la entrada de una EDAR, o a la salida, e incluso el agua existente en los poros de la tierra. Cualquier agua es susceptible a ser analizada y estudiada.

Por ello, comprender e interpretar correctamente un diagrama de Piper es esencial para la gestión eficaz del agua, la planificación de recursos hídricos y la sostenibilidad ambiental. Equipado con el conocimiento adecuado y herramientas precisas como el maletín Laqua Twin Eco, es posible realizar el análisis de agua de manera eficiente, asegurando su adecuado uso y manejo.

Preguntas frecuentes sobre el Diagrama de Piper

¿Explorando el diagrama de Piper pero te sientes un poco perdido? No te preocupes, aquí desglosamos las dudas más comunes para ayudarte a entender mejor esta herramienta esencial en el análisis del agua.

Preguntas y respuestas frecuentes sobre el Diagrama de Piper

1. ¿Cómo sé qué tipo de agua tengo mirando el diagrama de Piper?

Mira dónde cae tu punto en el rombo central: cerca de las esquinas te dice si tu agua es más amiga del calcio, del sodio, de los sulfatos, etc. Es como etiquetar la personalidad de tu agua.

2. ¿Un montón de sodio y potasio en mi agua es malo?

Depende de para qué la uses. Para riego, demasiado sodio puede ser problemático porque afecta cómo el agua se mueve a través del suelo y puede dañar tus plantas.

3. ¿Cómo identifico si mi agua es una mezcla de varios tipos?

Si tu punto está en medio del rombo, probablemente estás viendo una mezcla. Es como un cóctel de aguas con diferentes características.

4. Si el punto se mueve con el tiempo, ¿qué significa?

Significa cambio. Puede ser por la estación, por actividades humanas o por cambios naturales en tu fuente de agua. Es una señal para investigar más.

5. ¿Qué me dice el diagrama sobre los minerales en mi agua?

Si ves cambios en los cationes y aniones, es posible que minerales se estén disolviendo o precipitando. Por ejemplo, más calcio podría indicar disolución de caliza.

6. ¿Puedo ver el intercambio iónico en acción aquí?

Sí. Si el sodio sube mientras que el calcio y el magnesio bajan, sin cambios en los aniones, algo está intercambiando iones en el camino.

7. ¿Qué significa si mi agua es “mixta” en el diagrama?

Significa que tu agua no se decide. No tiene una dominancia clara de cationes o aniones, señalando que hay varias cosas sucediendo o mezclas de fuentes.

8. ¿El diagrama puede decirme si mi agua es dura?

Sí, en cierto modo. Agua cerca de las esquinas de calcio y magnesio probablemente es más dura, porque esos son los iones que la hacen sentir “áspera” al tacto.
