Piper-Diagramm: Lernen Sie Schritt für Schritt, wie man es interpretiert

Haben Sie sich jemals gefragt wie man eine Piper-Diagramm effektiv? Manchmal ist es schwierig, Diagramme zu lesen, wenn man mit dieser Art von Hilfsmitteln nicht sehr vertraut ist. In diesem Beitrag gehen wir darauf ein, wie man ein Piper-Diagramm und was es bedeutet, dass ein Punkt in einem bestimmten Gebiet liegt.

Neben dem Lesen und Interpretieren dieser Diagramme werden wir folgende Punkte hervorheben seine Bedeutung bei der Untersuchung von Grundwasser, Oberflächenwasser, landwirtschaftlichen und ökologischen Anwendungen.

Was ist ein Piper-Diagramm?

Das Piper-Diagramm, entwickelt von Arthur M. Piper im Jahr 1944ist eine Trilineardiagramm das die Visualisierung der Wasserchemie durch die Darstellung der Konzentrationen der wichtigsten Kationen und Anionen erleichtert. Diese Grafik hilft nicht nur dabei die Art des Wassers zu bestimmensondern auch für Verständnis geochemischer Prozesse die seine Zusammensetzung beeinflussen.

Komponenten des Piper-Diagramms

Kationen und Anionen: Die Grundlage der Interpretation

• Wichtigste KationenCalcium (Ca²⁺), Magnesium (Mg²⁺), Natrium (Na⁺) und Kalium (K⁺).
• Wichtigste AnionenBicarbonat (HCO₃²-), Sulfat (SO₄²-), Chlorid (Cl-) und Carbonat (CO₃²-).

Wie man das Diagramm liest

Das Diagramm ist in zwei Dreiecke (eines für Kationen und eines für Anionen) und einen zentralen Rhombus unterteilt, der beide Zusammensetzungen integriert. Die Lage eines Punktes innerhalb dieser Bereiche liefert detaillierte Informationen über die WASSERQUALITÄT.

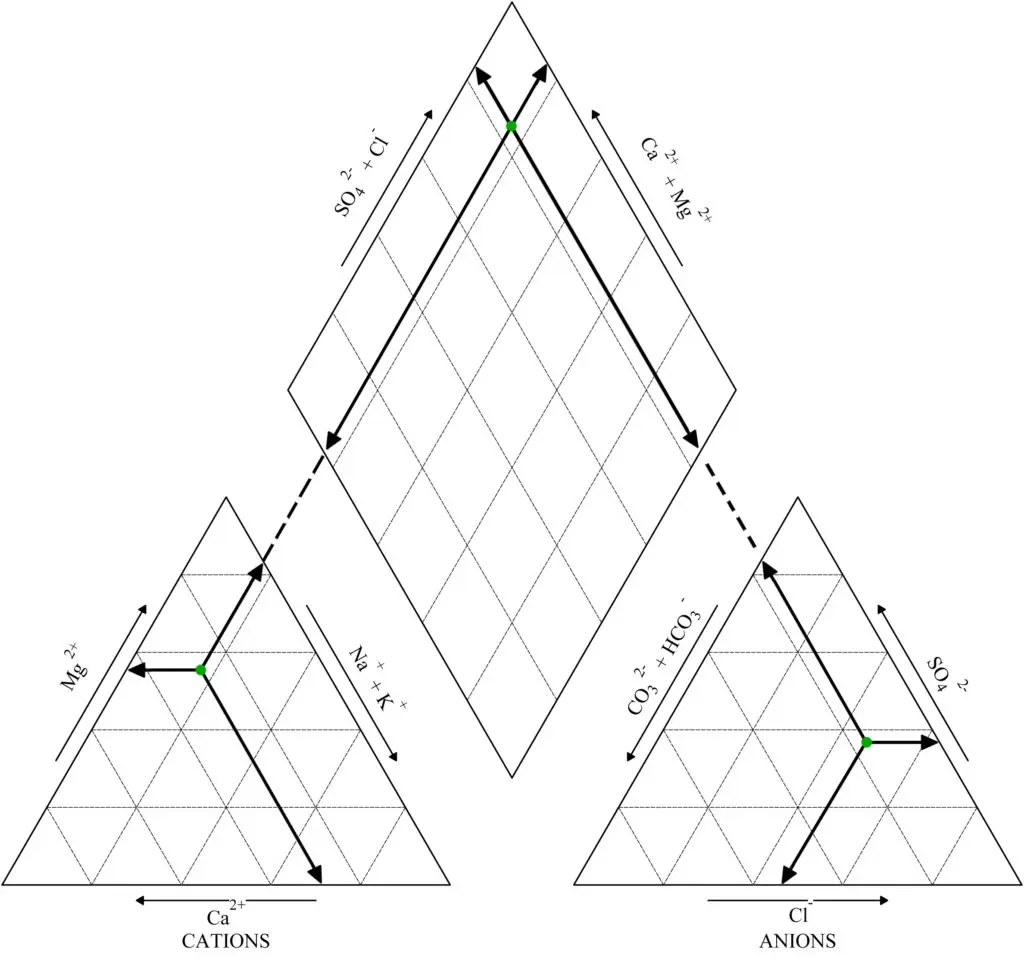

Wie Sie in der obigen Abbildung sehen können, ist es wichtig, sich darüber im Klaren zu sein, da die Proportionen völlig unterschiedlich sein können, wenn man sie nicht sorgfältig liest.

Jede Seite des Dreiecks steht für ein Ion der zu untersuchenden Flüssigkeit von 0% bis 100%. In der obigen Abbildung sind die Teilungen zum Beispiel alle 20% dargestellt, und das Chloranion stellt 43% der gesamten Anionen dar. Und das Kalziumkation stellt 14% der gesamten Kationen dar.

1944 entwickelte Arthur M. Piper ein effektives grafisches Verfahren zur Darstellung wasserchemischer Daten. Dieses Verfahren beruht auf der Annahme, dass sich die Kationen und Anionen im Wasser im Allgemeinen im chemischen Gleichgewicht befinden.

Interpretation der Zonen im Diagramm

• Calcium-, Magnesium-, Natrium- und KaliumgebieteGeben Sie die Dominanz dieser Ionen im Wasser an.
• Bikarbonat-, Sulfat- und ChloratgebieteSie spiegeln die Dominanz dieser Anionen wider.

Sobald die Punkt definiert das Diagramm können in verschiedene Bereiche unterteilt werden besonders repräsentative Gebiete. Das Dreieck von unten links ist die des kationen. Hier sind die positiven Ionen der untersuchten Flüssigkeit dargestellt. Unten rechts ist das Dreieck der Anionenwo sich die negativen Ionen der Lösung befinden.

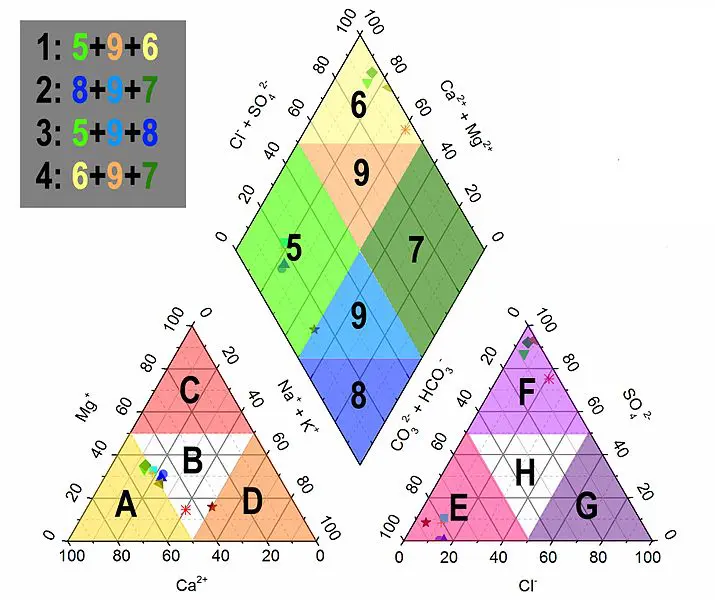

Genau über beiden befindet sich die Raute, die sie miteinander verbindet. Jede Figur kann in kleinere Figuren unterteilt werden, in der folgenden Tabelle ist die Legende.

Praktische Anwendungen des Piper-Diagramms

Die Interpretation des Piper-Diagramms ermöglicht es, die Eignung des Wassers für verschiedene Verwendungszwecke zu bestimmen, von der landwirtschaftlichen Bewässerung bis zur Planung von Wasserressourcen. So kann beispielsweise Wasser mit einer hohen Natrium- und Chloridkonzentration für bestimmte Kulturen schädlich sein, während ein Übergewicht an Kalzium und Bikarbonat oft günstiger ist.

Laqua Twin Eco Koffer: ein wichtiges Instrument für die Datenerhebung

Für die Durchführung genauer Analysen, die in das Piper-Diagramm einfließen, sind zuverlässige und genaue Werkzeuge unerlässlich. Die Aktentasche Laqua Zwilling Öko wird als umfassende Lösung für die Messung von kritischen Wasserqualitätsvariablen vorgestellt. Sie umfasst:

• pH-Meter, Konduktometer, Ionometer für Nitrat, Calcium, Natrium und Kalium.
• Erweiterte Funktionen wie temperaturkompensierte Messungen, Erkennung von Kalibrierlösungen y IP67 Schutz gegen Wasser und Staub.

Dieser Fall erleichtert die Erhebung genauer Daten für die Interpretation von Piper-Diagrammeden Prozess für Fachleute in verschiedenen Sektoren zugänglicher zu machen.

Die Verwendung von Piper-Diagrammen ist eine hervorragende Methode, um einen Einblick in die Charakter eines Wassers. Kann Meerwasser sein, gutDas Wasser in den Poren der Kläranlage oder am Einlass einer Kläranlage oder am Auslass und sogar das Wasser in den Poren der Land. Jedes Wasser ist für Analysen und Untersuchungen geeignet.

Das Verständnis und die richtige Interpretation eines Piper-Diagramms sind daher für eine effektive Wasserbewirtschaftung, die Planung von Wasserressourcen und die ökologische Nachhaltigkeit unerlässlich. Ausgestattet mit dem richtigen Wissen und präzisen Werkzeugen wie dem Laqua Twin Eco KofferDie Wasseranalyse kann effizient durchgeführt werden, um eine ordnungsgemäße Nutzung und Bewirtschaftung des Wassers zu gewährleisten.

Häufig gestellte Fragen zum Piper-Diagramm

Sie wollen das Piper-Diagramm erforschen, wissen aber nicht weiter? Keine Sorge, wir gehen hier auf die häufigsten Fragen ein, damit Sie dieses wichtige Instrument der Wasseranalyse besser verstehen.

Häufig gestellte Fragen und Antworten zum Piper-Diagramm

1) Wie kann ich anhand des Piper-Diagramms erkennen, welche Art von Wasser ich habe?

Schauen Sie sich an, wo Ihr Punkt auf der zentralen Raute liegt: In der Nähe der Ecken zeigt er Ihnen, ob Ihr Wasser eher kalkfreundlich, natriumfreundlich, sulfatfreundlich usw. ist. Es ist wie eine Kennzeichnung der Persönlichkeit deines Wassers.

2. ist ein hoher Natrium- und Kaliumgehalt in meinem Wasser schlecht?

Das hängt davon ab, wofür Sie es verwenden. Bei der Bewässerung kann zu viel Natrium problematisch sein, weil es den Wasserfluss im Boden beeinträchtigt und die Pflanzen schädigen kann.

3) Wie erkenne ich, ob mein Wasser eine Mischung aus verschiedenen Arten ist?

Wenn sich Ihr Punkt in der Mitte der Raute befindet, handelt es sich wahrscheinlich um eine Mischung. Es ist wie ein Cocktail aus Wässern mit unterschiedlichen Eigenschaften.

4. Was bedeutet es, wenn sich der Punkt mit der Zeit bewegt?

Es bedeutet Veränderung. Das können saisonale, menschliche Aktivitäten oder natürliche Veränderungen in Ihrer Wasserquelle sein. Es ist ein Zeichen, dass Sie weiter nachforschen sollten.

5 Was sagt mir das Diagramm über die Mineralien in meinem Wasser?

Wenn Sie Veränderungen bei Kationen und Anionen feststellen, lösen sich möglicherweise Mineralien auf oder fallen aus. Mehr Kalzium könnte zum Beispiel auf die Auflösung von Kalkstein hinweisen.

6 Kann ich hier den Ionenaustausch in Aktion sehen?

Ja. Wenn Natrium ansteigt, während Kalzium und Magnesium sinken, ohne dass sich die Anionen verändern, werden auf dem Weg dorthin irgendwie Ionen ausgetauscht.

7 Was bedeutet es, wenn mein Wasser im Diagramm "gemischt" ist?

Es bedeutet, dass Ihr Wasser unentschieden ist. Es hat keine eindeutige Kationen- oder Anionendominanz, was darauf hindeutet, dass mehrere Dinge vor sich gehen oder Quellen vermischt sind.

8. kann ich anhand des Diagramms feststellen, ob mein Wasser hart ist?

Ja, in gewisser Weise. Wasser in der Nähe der Kalzium- und Magnesiumecken ist wahrscheinlich härter, denn das sind die Ionen, durch die es sich "rau" anfühlt.
