مخططات بايبر

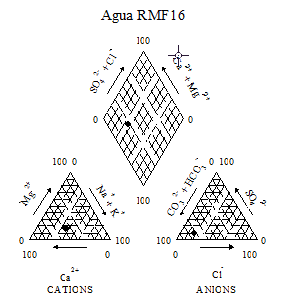

إن مخطط بايبر يوفر لنا بيانياً جميع المعلومات الكيميائية عن محتوى مياه الري أو مياه المسام. إنها طريقة سريعة لتصور النسب المئوية للكاتيونات والأنيونات التي تتكون منها المياه المختلفة.

مقياس EC للتربة المباشر للتربة FieldScout

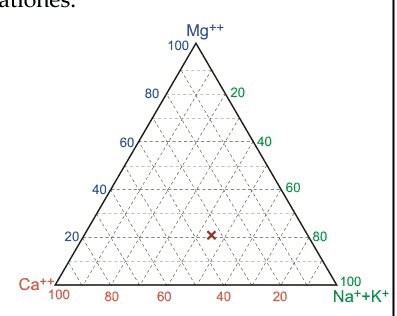

توضح المخططات المثلثية نسبة المكونات الثلاثة ويجب أن يمثل مجموعها 100% من الإجمالي. يُستخدم في هذه المخططات مثلثان، أحدهما لمجموع الكاتيونات (Ca/Mg/Na+K) والآخر لمجموع الأنيونات (Cl/SO4/HCO3+CO3). وهكذا يمكننا أن نرى مثال مثلث الكاتيونات:

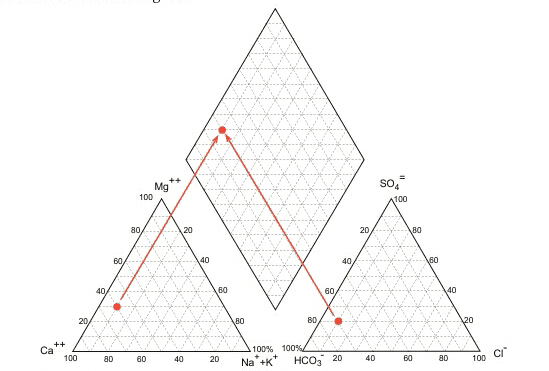

ويتم الأمر نفسه بالنسبة إلى الأنيونات، ثم يتم ربط نقاط كلا المثلثين حتى تقاطعهما في المعين العلوي، حيث يتم الآن تمثيل الشاحنات والأنيونات في نفس الوقت.

مقياس الرطوبة TDR 350 | مقياس الرطوبة

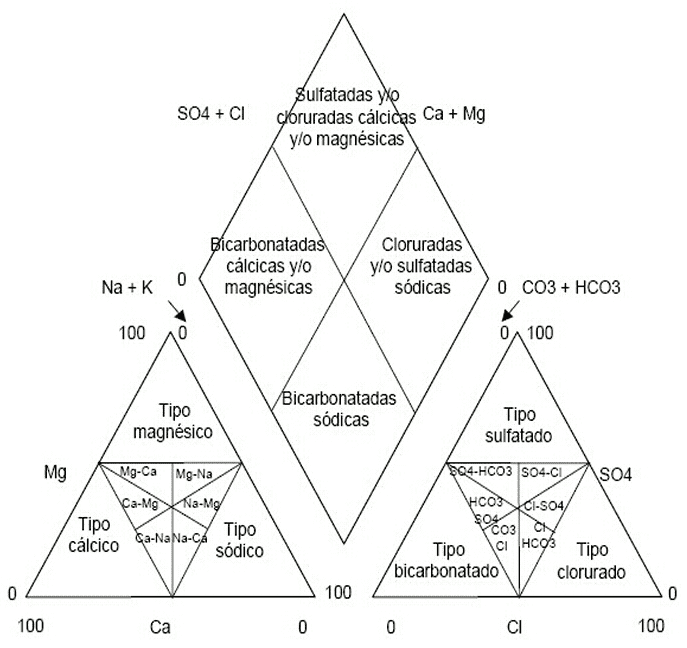

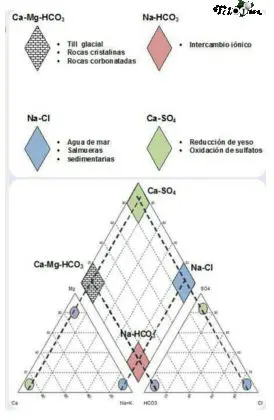

ستعطينا كل منطقة من المعين معلومات عن طبيعة المياه وبالتالي سنتمكن من معرفة سلوكها بالنسبة للتربة.

هناك طرق مختلفة لحل هذه الرسوم البيانية، والعديد من البرامج الإحصائية، وبرامج هندسة المياه، بل إن هناك "كتب" إكسل مبرمجة لهذا الغرض.

يوفر Tiloom مخططات بايبر في تقاريرهم من أجل فهم أفضل لجميع المعلومات الواردة فيها.
