المضخات I. تعاريف عملية.

يتطلب استخدام المضخات معرفة التعاريف العملية. للجوانب الأساسية مثل السعة أو معدل التدفق، والرأس، والكفاءة، والطاقة الممتصة.

• إن السعة أو معدل التدفق للمضخة إلى حجم المياه التي يتم ضخها لكل وحدة زمنية. وهو في الواقع معدل التدفق الناقل ويقاس باللتر في الثانية (ل/ث) أو المتر المكعب في الساعة (م3/س).

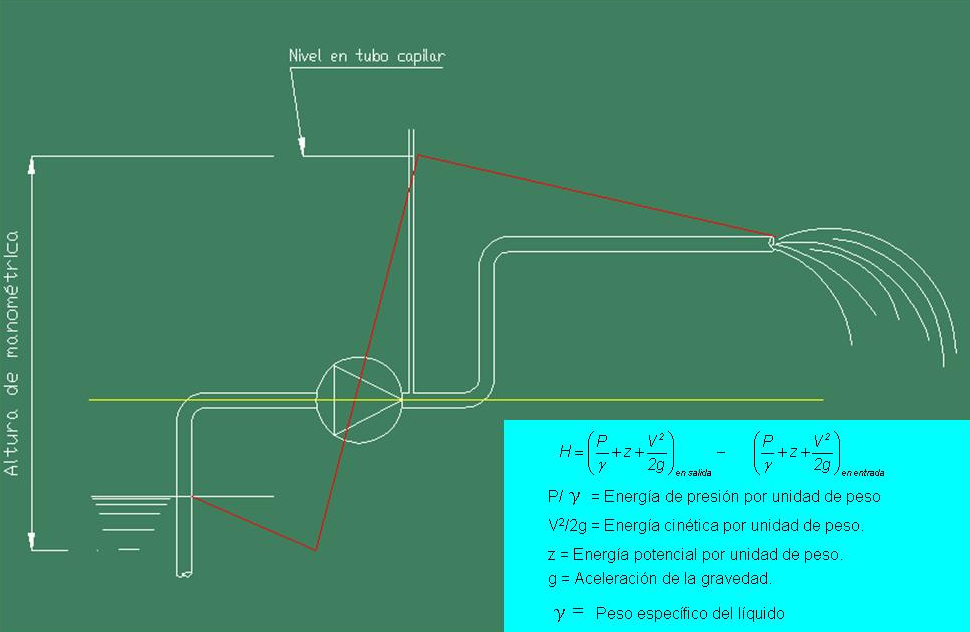

• إن الارتفاع يعبر عن المسافة الرأسية بين نقطتين مرجعيتين. وتجدر الإشارة إلى أن الرأس المانومتري ليس المسافة الرأسية بين مستوى السائل المراد ضخه ونقطة تفريغ أنبوب التوصيل، ولكن الرأس المانومتري يتكون من مصطلحات مختلفة موضحة أدناه. يمكن أن يرتبط الرأس أيضًا بالفرق في الطاقة بين مدخل المضخة ومخرجها.
• إن رفع الشفط الهندسي (hs) هو الفرق في الارتفاع بين سطح سائل الشفط ودافعة المضخة و الارتفاع الهندسي للارتفاع (hd) هو الفرق في الارتفاع بين مستوى السائل عند التفريغ وعمود المضخة. الرأس الهندسي الكلي هو الفرق في الارتفاع بين مستوى السائل عند التفريغ ومستوى السائل عند الشفط.

HG = HD -HS

• إن الطاقة للمضخة هي الشغل لكل وحدة زمنية مستغرقة لرفع تدفق معين عند رأس مانومتري معين. وهذه هي القدرة المفيدة.

مفيد P = ϒ-Q-Hm

حيث

ϒ = الثقل النوعي للسائل

س = معدل التدفق

Hm= الارتفاع

لذا بناءً على الوحدات التي سنحصل عليها:

• ع = (ف - ح - س - س) / 270 = ج - ف; حيث Q=م3/ساعة؛ H=م؛ ϒ = كجم/م3=1
• ع = (ف-ح-ح-س)/75= ج.ف; حيث Q=l/s; هـ=م

ستكون الكفاءة هي حاصل القسمة بين القدرة المطبقة على عمود المضخة والقدرة المفيدة المستخدمة بالفعل, μ = المحور P/ P المفيد

العمود P = عمود عزم الدوران ω؛ عزم الدوران بالنيوتن متر؛ السرعة الزاوية ω

فاقد الاحتكاك هو فاقد الطاقة المستخدم للتغلب على الاحتكاك الناتج عن المائع أثناء حركته عبر الأنبوب. ويتم حسابها عادةً عن طريق دارسي-ويزباخ أو هازن ويليامز.

سيكون هناك أيضًا خسائر في الضغط الموضعي، للتغلب على المقاومة التي تمارسها الأجزاء الخاصة على السائل، ويتم التعبير عنها ككسور من طول الأنبوب:

hm = K -V²/2g، يمكن العثور بسهولة على قيمة المعامل K في كتيبات الهيدروليكا.
